三鼎天逸T7 RTK測量系統
您的位置: 首頁 >> 產品展示 >> 高精度GPS-RTK >> 詳細信息

三鼎天逸T7 RTK測量系統

發布時間:2020-05-10 瀏覽:7131次 字號:
 三鼎T7簡介



T7是一款集全星座衛星系統、高定位精度、穩定度高、兼容性好、功耗低等多種優點于一身的GNSS接收機。








T7產品特點



T7作為一款高級精度產品,整體外觀以小型化、輕量化為主要基調,線條硬朗、極致輕巧的外觀便于攜帶外出測量作業,尺寸僅為:135*135*84.75mm



采用鎂鋁合金材質打造,且機身材質密度小,比鋁輕三分之一,重量?jì)H為:0.97KG。



單按鍵設計,一鍵操作。開關機、模式切換、數據鏈切換、復位、U盤模式切換等均可一鍵搞定。



機身屏幕采用半透明高強度面板,視覺科技感更強。四個狀態指示燈查看主機信息簡單清晰。



接口豐富,5LEMO口(外接電源功能、RS232串口輸出功能);7LEMO接口(USB連接電腦數據傳輸功能、外接U盤(OTG)功能);電臺天線接口(接發電臺信號)。



雙喇叭設計,立體聲音播報,掃除雜音障礙,收音更大更清晰。



防護膠圈突出機身殼體表面設計,可抗2米隨桿跌落,1.2米自由落體跌落。全方位防水、防塵設計,1m浸泡,杜絕粉塵,IP68級標準防水防塵。



高集成設計,減小產品體積;采用高性能零相位GNSS天線,抗干擾能力強;GNSS天線、藍牙天線、WIFI天線“三維一體”高度集成化設計,優化了信號傳輸中斷機制,穩定性強。



工作溫度:–25 °C+65 °C,100%抗冷凝特性,可在低溫、濕度大的地區工作。





T7產品功能



收發一體化電臺

1)內置收發一體電臺模塊,典型作業距離3KM,滿足小范圍作業需要;

2)支持外置發射電臺 5W/25W/35W,典型作業距離10km,滿足遠程距離作業需要;

3)頻率范圍410MHz-470MHz,支持GMSK/4FSK調制方式,全頻覆蓋主流頻段;

4)支持多種通訊協議,包括SOUTH、TrimTalk450S、Satel、ZHD、HUACE等,同時支持自定義south+通訊協議,定制協議參數;

5)空中波特率支持9600bps/19200bps,通道數量120(支持擴展,自定義頻點)





高效網絡(luò )

雙通道藍牙設計,主機、手簿信號實現雙向傳輸,共享手簿全網通網絡(luò ),網絡(luò )RTK作業體驗更輕快。





藍牙功能

1)藍牙WIFI一體化設計,省時、省空間,穩定性更強

2Bluetooth 4.0標準超長距離藍牙,采用高效穩定的數據傳輸技術,兼容2.1標準,信號傳輸穩定,應用便利靈活

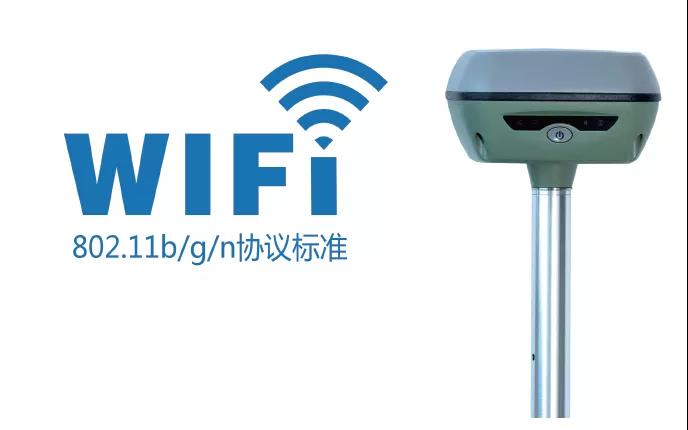

WIFI功能

1802.11b/g/n協議標準,支持WiFi數據鏈功能,接收機可接入WIFI,通過WIFI進行差分數據播發或接收

2WIFI熱點功能:任何智能終端均可接入接收機,對接收機功能進行個性化定制;通過WIFI,工業手簿、智能終端等數據采集器可與接收機進行數據傳輸





NFC無線通信技術

采用NFC無線通信技術,手簿與主機觸碰即可實現藍牙自動配對(需手簿同樣配備NFC無線通信模塊)





外觀形態

尺寸:135*135*84.75mm,重量:0.97KG。



采用鎂鋁合金材質打造巧且硬的精線條機身,機身材質密度小,比鋁輕三分之一。



單按鍵開機設計,一鍵喚起操作。單按鍵支持包括開關機功能、模式切換功能、數據鏈切換功能、復位功能、U盤模式切換功能。



機身屏幕采用半透明高強度面板,視覺科技感更強。外加四個提示指示燈(數據鏈、衛星、藍牙、電源、),常用信息一目了然。



雙喇叭設計,立體聲音播報,掃除雜音障礙,收音更清晰。



防護膠圈設計突出機身殼體表面,機身不慎跌落時,防護膠圈起到一定的緩沖作用。





物理特性

防水防塵:主機面板、頂蓋、防護膠圈,全方位防水、防塵設計,1m浸泡,杜絕粉塵,IP68級標準。

抗冷凝:100%抗冷凝特性,適合在低溫、濕度大地區工作及存儲。

防震:防滑耐磨機殼,可抗2米隨桿跌落,1.2米自由落體跌落。



工作溫度:–25°C+65 °C

存儲溫度:–40 °C+55 °C。適合野外環境作業





高集成設計

內部零部件采用堆疊式高集成設計,內部空間占用少,減小產品機身整體體積。

內部采用高性能零相位GNSS天線,抗干擾能力強。GNSS天線、藍牙天線、WIFI天線“三維一體”高度集成化設計,優化了信號傳輸中斷機制,穩定性強。



外部接口

5LEMO口,外接電源功能、RS232串口輸出功能;7LEMO接口,USB連接電腦數據傳輸功能、外接U盤(OTG)功能;電臺天線接口,安裝電臺收發天線,接發信號。



Linux操作系統

高性能銀河平臺,Linux操作系統,搭配8Gb iNAND存儲器(支持32G擴展)





搖一搖傾斜測量(選配)

支持搖一搖傾斜測量功能,根據對中桿傾斜方向和角度自動校正坐標(選配)。





數據云服務

強大的云服務管理平臺,可遠程管理、配置設備,查看進度、管理作業等?墒褂媚戏椒⻊(wù)器或自建服務器。





數據交互

主機差分數據格式:RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM3.1、RTCM 3.2輸入和輸出

主機支持多種GPS輸出格式:NMEA 0183、PJK平面坐標、二進制碼。

主機網絡(luò )協議支持:VRS、FKP、MAC,支持NTRIP協議。

主機定位數據輸出頻率:1Hz、2Hz、5Hz、10Hz、20Hz

提供二次開發包,開放OpenSIC觀測數據格式以及交互接口定義用于二次開發



傳輸數據

一鍵智能拷貝,即插即用的USB傳輸數據方式,通過外接USB存儲器直接導出主機靜態數據,支持HTTP下載,下載方式更加快捷簡便。



智能存儲

8G內置固態存儲器(支持32G擴展)

自動循環存儲(存儲空間不夠時自動刪除最早數據)

支持外接USB存儲器進行數據存儲

豐富的采樣間隔,最高支持20Hz的原始觀測數據采集

多種存儲格式存儲,南方STH、Rinex2.01Rinex3.02



電氣性能

1)內置6800mAh高容量電池,一次充電,滿足全天作業

2)支持快速充電,配備全新定制快充充電器,4小時以?xún)燃纯沙錆M(mǎn)

3)進口認證電芯,循環充電,使用壽命長,性能安全可靠

49-28V DC供電電壓(V)  帶過壓保護





感應器、傳感器

內置感應器,支持電子氣泡功能,自動檢索對中桿是否水平,手簿測量軟件上電子氣泡,可實時精確顯示對中桿的整平狀態。用戶不需要再關注對中桿的物理氣泡。



內置多個溫度傳感器,采用智能溫控技術,實時監控與調節主機溫度





高清語音

內置高清語音,一鍵播報主機模式,智能提醒主機狀態。配合按鍵同時用,操作更簡單便捷。語音功能支持自定義默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語。











T7產品配套





1、 H5手簿:



采用安卓系統,支持IP67防水防塵,支持4G全網通,采用2G內存+16G閃存,4.3寸高清大屏,后置1300萬像素攝像頭







2、極光S1電臺:



高功率發射電臺;高清OLED液晶顯示屏,可直接在電臺上修改參數;支持藍牙連接,可通過工程之星軟件操控電臺;空中波特率支持9600bps/19200bps;頻率范圍410MHz-470MHz;兼容進口通訊協議







3、專業測量軟件:



1)工程之星5.0軟件,可對軟件界面進行“通用風格”和“經典風格”的切換,用戶可根據習慣選擇相應界面風格;

2CAD放樣支持復雜曲線放樣、圓心放樣,支持起點里程和里程間隔設置,兼容更多的CAD版本圖形

3)道路設計支持:斷鏈,平曲線設計,縱曲線設計,標準橫斷面,邊坡,超高,加寬;平曲線支持直接導入標準直曲元素表和緯地格式

4)針對電力行業,內置了用于電力線勘測和塔基斷面放樣功能

5)全方位優化各類功能、算法;拓展道路、電力等行業應用







4、小型化儀器箱:



輕巧便捷,輕裝上陣,輕身測量,全新立腳設計,放置更穩定,外觀科學合理的紋理設計,更耐磨、更精細的內襯設計,給用戶帶來更為舒適的開箱作業體驗。











參數





配置



詳細指標



測量性能



信號跟蹤

496通道



BDSB1、B2、B3、B1C、B2A
 GPS
L1、L2C、L2P、L5
 GLONASS
L1、L2
 Galileo
E1C、E5A、E5B

SBAS、QZSS:支持

L-Band :支持



GNSS特性



定位輸出頻率 1Hz20Hz

初始化時間 小于10
 初始化可靠性 >99.99%

全星座接收技術,能夠支持來自所有現行的和規劃中的GNSS星座信號

 高可靠載波跟蹤技術,提高載波精度,提供高質量原始觀測數據
 智能動態靈敏度定位技術,適應各種環境變換,適應惡劣、遠距離定位環境
 高精度定位處理引擎



定位精度



碼差分GNSS定位



水平:0.25 m + 1 ppm RMS



垂直:0.50 m + 1 ppm RMS



SBAS差分定位精度:典型<5m  3DRMS



靜態測量精度

平面:±(2.5mm+0.5×10-6D

高程:±(5mm+0.5×10-6D

D為所測量的基線長度)



RTK測量精度

平面:±(8mm+1×10-6D

高程:±(15mm+1×10-6D

D為所測量的基線長度)





初始化時間

初始化時間 10

初始化置信度:>99.99%

備注:

1)支持K705主板:

2)相位中心:L1=81.11mm;L2=76.73mm



操作系統/

用戶交互



操作系統

Linux



按鍵

單鍵操作,方便快捷



指示燈

四指示燈



web交互

內置Web UI管理后臺,支持WiFiUSB模式訪問接收機內置Web UI管理頁面,實時監控主機狀態,自由配置主機。



語音

iVoice智能語音技術,智能狀態播報、語音操作提示;
 默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語;支持語音自定義



二次開發

提供二次開發包,開放OpenSIC觀測數據格式以及交互接口定義用于二次開發



數據云服務

網頁版云服務管理平臺,支持在線注冊等遠程管理、數據交互等服務



硬件



尺寸

135*135*84.75mm



重量

0.97KG



材質

鎂合金



溫度



工作溫度:–25 °C+65 °C

存儲溫度:–40 °C+55 °C



濕度

100%冷凝



防護等級

防水:1m浸泡,IP68
 防塵:完全防止粉塵進入,IP68



防震

2米隨桿跌落



電氣



電源

9-28V寬壓直流設計,帶過壓保護



電池



高容量?jì)戎秒姵?span lang="EN-US"> 6800mAh 7.4V



電源解決方案

常規作業滿足8小時以上續航時間

(提供7*24h持續工作電源解決方案)



通訊



I/O端口

5LEMO接口  外接電源接口+RS232
 7
LEMO接口 外接USBOTG

電臺天線接口



無線電調制解調器



內置收發一體電臺,工作頻率410-470MHz,支持外置發射電臺 5W/25W/35W,典型作業距離10km

通訊協議:TrimTalk450S,TrimMark3, SOUTH,CHC,SATEL,HI-TARGET





藍牙

BLEBluetooth 4.0藍牙標準,支持Android系統手機連接;Bluetooth 2.1 + EDR標準



NFC無線通信

采用NFC無線通信技術,手簿與主機觸碰即可實現藍牙自動配對(需手簿同樣配備NFC無線通信模塊)



WIFI



標準

802.11b/g/n標準



WIFI熱點

具有WIFI熱點功能,任何智能終端均可接入接收機,對接收機功能進行豐富的個性化定制;
 工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸



WIFI數據鏈

接收機可接入WIFI,通過WIFI進行差分數據播發或接收



數據存儲/傳輸



數據存儲

8G內置固態存儲器,支持32G外接擴展;自動循環存儲(存儲空間不夠時自動刪除最早數據);支持外接USB存儲器進行數據存儲



數據傳輸

一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據;即插即用的USB傳輸數據方式;支持HTTP下載,下載方式更為簡便及多樣化。



數據格式

靜態數據格式:STH、Rinex2.01Rinex3.02等多種格式
 差分數據格式:RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM  3.2輸入和輸出;GPS輸出數據格式:NMEA 0183、PJK平面坐標、二進制碼



慣導系統/傳感器



電子氣泡

內置感應器,手簿軟件可顯示電子氣泡,實時檢查對中桿整平情況



搖一搖傾斜測量(選配)

內置IMU慣性測量傳感器,支持搖一搖傾斜測量功能,根據對中桿傾斜方向和角度自動校正坐標。



溫度傳感器

內置溫度傳感器,采用智能溫控技術,實時監控與調節主機溫度
